「CCNA小黑屋」交叉线直通线

线序

1 2 3 4 5 6 7 8

T568A 白绿绿白橙蓝白蓝橙白棕棕

T568B 白橙橙白绿蓝白蓝绿白棕棕

WikiPedia：

Pin	T568A Pair	T568B Pair	10BASE-T 100BASE-TX	1000BASE-T Signal ID	Wire	T568A Color	T568B Color
1	3	2	TX+	DA+	tip	white/green stripe	white/orange stripe
2	3	2	TX-	DA-	ring	green solid	orange solid
3	2	3	RX+	DB+	tip	white/orange stripe	white/green stripe
4	1	1	–	DC+	ring	blue solid	blue solid
5	1	1	–	DC-	tip	white/blue stripe	white/blue stripe
6	2	3	RX-	DB-	ring	orange solid	green solid
7	4	4	–	DD+	tip	white/brown stripe	white/brown stripe
8	4	4	–	DD-	ring	brown solid	brown solid

橙对与绿对互换，一头T568A另一头T568B。

双头线序相同，都用T568A或者T568B，一般双头都用T568B。

~~一层设备：中继器，集线器~~

~~二层设备：网桥，交换机~~

~~三层设备：主机，路由器~~

~~DTE（数据终端设备）：终端设备，路由器~~

~~DCE（数据通信设备）：交换机，网桥，调制解调器，中继器，集线器~~

乾颐堂讲师说是按照OSI

网上博文有的说是按照DTE DCE，有的说是按照OSI

我认为是DTE DCE

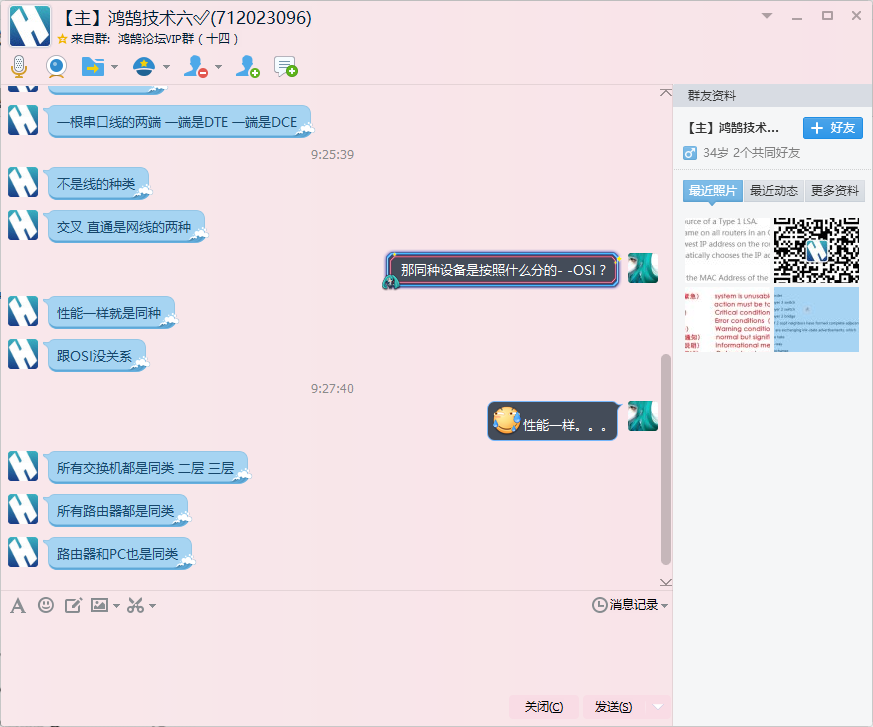

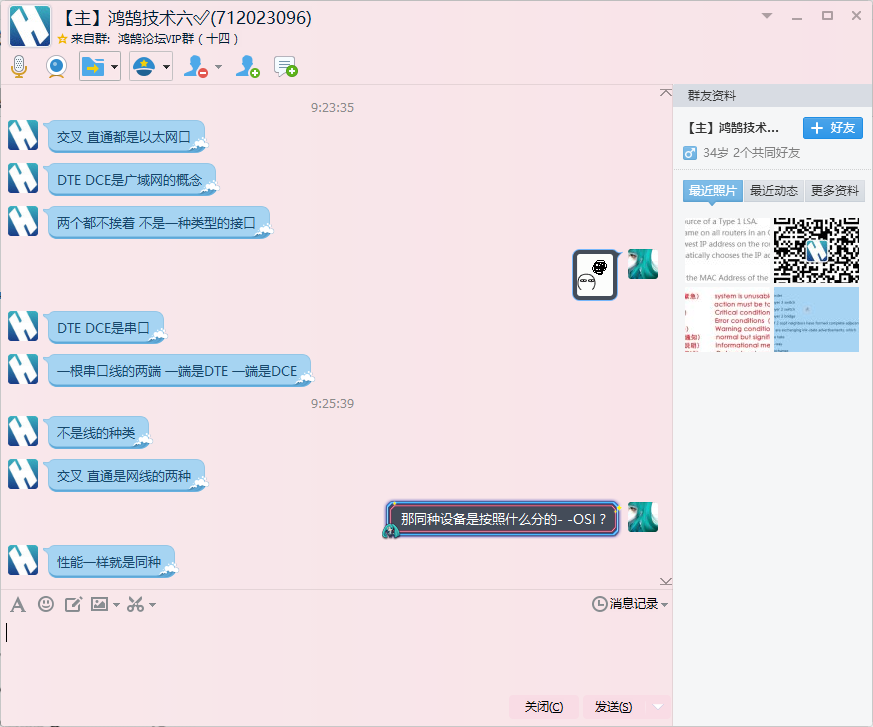

然而操蛋的是，鸿鹄技术六的答复。。按性能？？？

操，你们做老师的能不能靠谱点，死记硬背吧。

第一种设备：终端设备（主机），路由器

第二种设备：交换机，网桥，调制解调器，中继器，集线器

同种设备使用交叉线

异种设备使用直通线

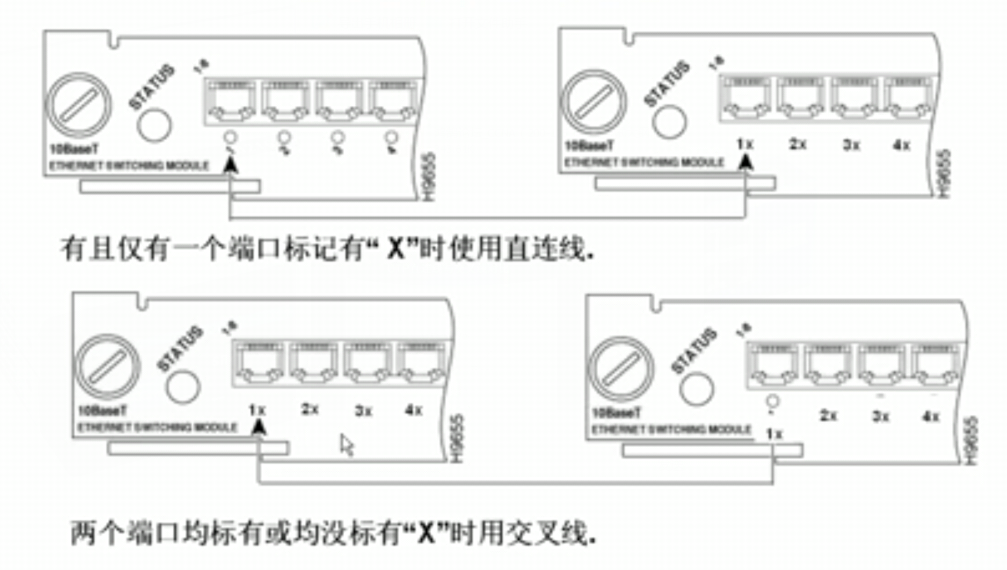

区分设备的另一种方法（貌似不正规）

另外现在的soho网络设备可以自动判断反转线序，两种线都可以用。

至于正规企业级的网络设备没有接触过不清楚是否可以自动适应线序。

10Base-T, 100Base-TX，只有1、2、3、6起作用。

1000Base-T，8根线全起作用。

4根线只适用于百兆，要启用千兆必须8根线全部正常。

这个问题在国内的学校博客百科上面很少提到。建议参考wikipedia。
